20KW līdzstrāvas uzlādes stacijas barošanas modulis

SK-20K1000 20KW līdzstrāvas uzlādes stacijas barošanas modulis ir augstas efektivitātes un liela jaudas blīvuma maiņstrāvas–līdzstrāvas taisngriezis elektrisko automašīnu līdzstrāvas uzlādes stacijai.

Šis 20KW līdzstrāvas uzlādes stacijas barošanas modulis atbalsta 285-475V maiņstrāvas sprieguma ieeju, maksimālā jauda 20KW.

20KW līdzstrāvas uzlādes stacijas jaudas moduļa pielietojums

20kw līdzstrāvas uzlādes stacijas barošanas modulis tiek izmantots, lai ražotu CCS2 CHAdeMo GBT CHAOJI EV Supercharger stacijas.

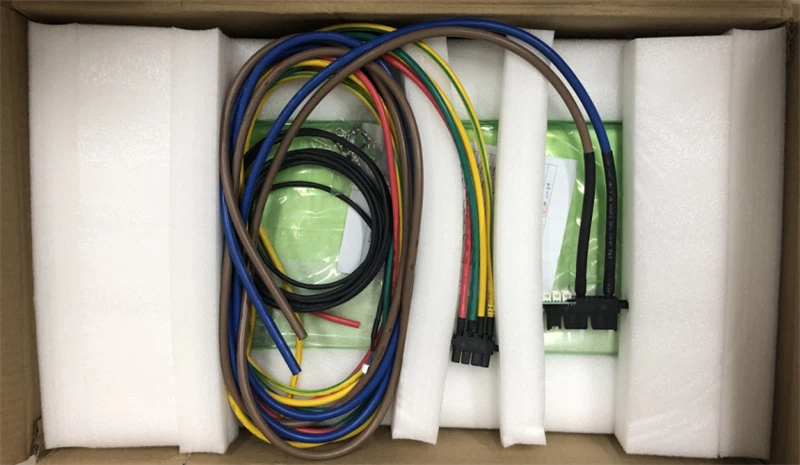

20KW augstsprieguma barošanas moduļa komplekts

Uzlādes moduļa galvenā topoloģija

1. Pirmsposma PFC topoloģija:

(1) Trīsfāzu trīs vadu trīs līmeņu VĪNE:

Tirgū pieejamā uzlādes moduļu galvenā PFC topoloģija ir parādīta attēlā iepriekš: trīsfāzu trīs vadu trīs līmeņu VIENNA, SK-20K1000 20KW EV līdzstrāvas uzlādes jaudas modulis izmanto šo topoloģiju. Katra šīs topoloģijas fāze var būt līdzvērtīga BOOST ķēdei.

Pateicoties šādām VIENNA taisngrieža priekšrocībām, tas ir ļoti piemērots kā lādētāja taisngrieža ierīces topoloģija.

1. Liela mēroga uzlādes staciju būvniecībai nepieciešams liels skaits lādētāju, un izmaksu kontrole ir ļoti nepieciešama. VIENNA taisngriezis samazina strāvas pārslēgšanas ierīču skaitu, un tā trīs līmeņu raksturlielumi samazina strāvas slēdža caurules maksimālo sprieguma kritumu. Var izvēlēties nelielu skaitu salīdzinoši lētu zemsprieguma jaudas ierīču, kas ievērojami samazina izmaksas;

2. Jaudas blīvums, tas ir, jauda uz tilpuma vienību, arī ir svarīgs lādētāja rādītājs. VIENNA taisngrieža augstā vadības frekvence samazina induktora un transformatora tilpumu, ievērojami samazina lādētāja tilpumu un uzlabo jaudas blīvumu;

3. VIENNA taisngrieža lielais jaudas koeficients un zemā harmoniskā strāva neļauj lādētājam nogādāt elektrotīklā lielu harmoniskā piesārņojuma daudzumu, kas veicina uzlādes staciju liela mēroga izbūvi. Tāpēc visi galvenie uzlādes moduļu ražotāji izmanto VIENNA taisngriežus kā lādētāja taisngrieža ierīces topoloģiju.

4. Divas MOS caurules katrā fāzē ir savienotas apgrieztā secībā, un starp augšējo un apakšējo cauruli nebūs tieša savienojuma, piemēram, PWM taisngriezis. Nav nepieciešams ņemt vērā mirušo zonu, un piedziņas ķēde ir salīdzinoši viegli īstenojama.

Trūkumi:

1. Izejas neitrālā punkta līdzsvara problēma: neitrālā punkta sprieguma svārstības palielinās tīklā ievadītās strāvas harmonisko komponentu. Ja neitrālā punkta spriegums nopietni novirzās, pārmērīgs spriegums sabojās slēdža komponentus un līdzstrāvas puses strāvu. Tāpēc jāņem vērā līdzstrāvas puses neitrālā punkta potenciāla līdzsvars;

2. Enerģiju var nodot tikai vienā virzienā.

Sīkāka informācija par šo 20KW 1000V līdzstrāvas uzlādes stacijas augstsprieguma barošanas moduli, lūdzu, sazinieties ar mūsupārdošanas komanda, Paldies!
